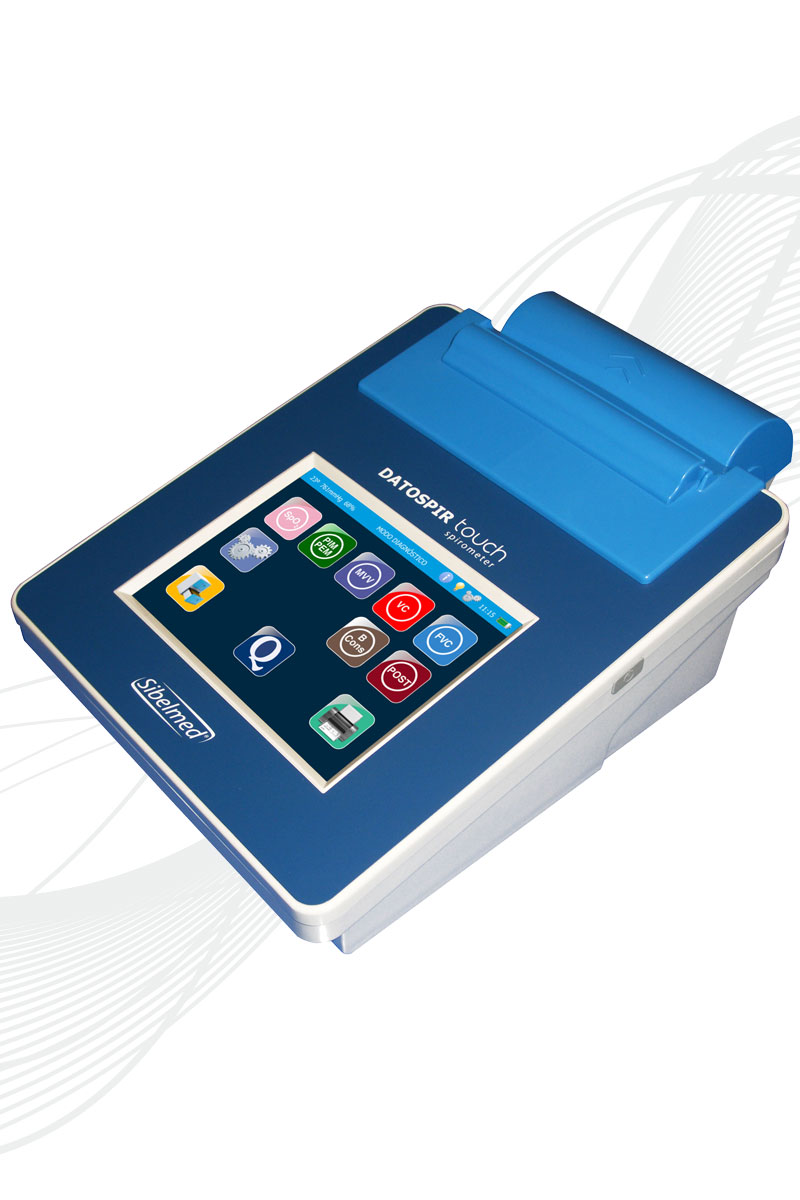

Datospir Touch

El espirómetro DATOSPIR touch, ha sido desarrollado por el departamento de I+D+i de SIBEL S.A. con la colaboración del Servicio de Neumología del “Hospital de la Santa Creu i Sant Pau de Barcelona” y la Unidad de Biofísica y Bioingeniería de la Universidad de Barcelona, atendiendo a los criterios de estandarización, ATS/ERS TASK FORCE 2005, SEPAR.

Características Principales

• Pantalla táctil color de alta resolución.
• Impresora interna.
• Batería recargable.
• Programa de control de calidad de la espirometría: grados de calidad de las pruebas, verificación de la exactitud y programa de calibración.
• Módulos Opcionales: SpO2, PIM-PEM, Sniff y Estación Meteorológica.
• Base de datos de 1000 pruebas con gráficos (expandible a 3000)
• Software W20 para conectar el equipo a la PC por puerto USB compatible con HL7
• Pruebas: FVC, VC, MVV, Broncodilatación y Broncoconstricción (opcional)
• Gráficas simultáneas F/V y V/T.
• Incentivos gráficos adulto y pediátrico.
• 20 Tablas de Valores Teóricos, 4 algoritmos de Diagnóstico
• Ayuda en pantalla.
• Sensor de temperatura integrado.
• Conectividades mediante USB con Impresora externa
• Apto para telemedicina.
• Dispone de código PIN (para el cumplimiento de la Ley Orgánica Protección de Datos, LOPD).

Características técnicas

• Transductor de flujo: Neumotacógrafo Fleisch ó Turbina Volumétrica por Infrarrojos
• Rango de medida (BTPS): Flujo 0 ± 16 l/s; Volumen 0 a 10 l
• Exactitud (BTPS): Flujo 5% o 200 ml/s; Volumen: 3% o 50ml (ATS/ERS)
• Resistencia dinámica: 1,47 hPa (<1.5 cmH20) / (l/s) a 14 l/s
• Pantalla:  5.7 pulgadas, Táctil color de alta resolución de 640x480 pixeles
• Impresora: Térmica y gráfica de 112 mm
• Batería recargable: Autonomía de 1.5 horas.
• Nº maniobras por paciente: 8 FVC, 8 VC, 8 MVV
• Temperatura-Humedad de trabajo: 5 a 40ºC. < 85% (sin condensación)
• Alimentación: 100 a 240V, 50 a 60Hz
• Potencia: 30W
• Dimensiones: 195x270x100 mm
• Peso: 1.7 Kg
• Temperatura de almacenaje: -20ºC a 70ºC
• Directiva: 93/42/CEE de Productos Sanitarios, Producto Clase IIa

Parámetros

FVC / Broncodilatación
FVC (l), FEV1 (l), FEV1/FVC (%), PEF (l/s), FEF50%(l/s), FEF25-75% (l/s), FEV6 (l), FEV1/FEV0.5 (-), PEFT (s), Vext (l), FIVC (l), FIF50%, FEF50/FIF50, QC Grade, FEV.5 (l), FEV3 (l), FEV.5/FVC (%), FEV3/FVC (%), FEV1/VC (%), FEV1/FEV6 (%), FEV1/PEF (%), FEV1/FIV1 (-), PEF/PIF (-), FEF25% (l/s), FEF75% (l/s), FEF75-85% (l/s), FET25-75 (s), FET100 (s), FIV1 (l), FIV1/FIVC (%), PIF (l/s), MTT (s), MVVInd (l/min), Índice EPOC (%), Edad del pulmón (años).

VC
VC (l), TV (l), ERV (l), IRV (l), IC (l), Ti (s), Te (s), Tt (s), Ti/Tt (%)

MVV
MVV (l/min), Br./min (Br/min)

Broncoconstricción (opcional)
FVC (l), FEV1 (l), PEF (l/s), FEF25-75% (l/s), PDx

Sp02 (opcional)
SpO2 Máxima (%), SpO2 Media (%), SpO2 Mínima (%), SpO2Std (%), PR Máximo (BPM), PR Medio (BPM), PR Mínimo (BPM), PR Std (BPM), CT90 (%), CT80 (%), CT70 (%), IDH-4, IDH-3, IDH-2, Tiempo de prueba

Programa control de calidad de la Espirometría

• El DATOSPIR touch, incorpora una función automática de control de calidad, basado en las recomendaciones de la National Lung & Health Education Program (NLHEP).
• QC Prompts: Para ayudar al técnico en la provisión de buenas instrucciones al paciente para que obtenga pruebas de espirometría de alta calidad. Al final de una maniobra, un aviso en pantalla le informará de la aceptabilidad de la misma.
• QC Grades: Al final de la prueba, se mostrará un grado de calidad de la A a la F que indicará la fiabilidad de los resultados, según el criterio NLHEP.

Tablas de Valores Teóricos:



SEPAR,ERS,KNUDSON,CRAPO,ZAPLETAL,MORRIS,AUSTRIA,GUTIERREZ,CASTRO-PEREIRA,POLGAR-WENG,HANKINSON - NHANES III,PEREZ – PADILLA,CRUZ-MORALES,GOLSHAN,GARCIA RIO,CANDELA,THAI 2000,PLATINO

Algoritmos de Diagnóstico Automático:

Cuadrante de Miller, Snider, Kory&Lyons, NLHEP (Ferguson), ATS/ERS (Pellegrino)



Recomendamos para su optimización

Accesorio opcional disponible: jeringa de calibración

Para asegurar la validez de los resultados de las pruebas pulmonares,
las mediciones de su espirómetro deben revisarse periódicamente con una
jeringa de calibración.

La jeringa de calibración que comercializamos es una herramienta fiable y una forma rápida de verificar su espirómetro.

Características técnicas:

• Construida en Aluminio y Pintada en Epoxy
• Soporte para evitar el rolido accidental de la Jeringa
• Exactitud: ±0.5%
• Capacidad: 3 litros
• Adaptadores para todas las marcas de espirómetros
• Fabricada en los Estados Unidos

descargar folleto Jeringa de calibración »
